Bezig aan een constructie waar balkdragers onderdeel van (gaan) zijn? Dan ben je bij ons aan het juiste adres! Na het lezen van dit artikel kan jij zelf bepalen welke balkdager het best geschikt is voor jouw constructie.
We leggen uit welke afmeting balkdrager het best past bij welke afmeting houtbalk. Daarnaast geven wij je ook meer uitleg over de draagkrachten per balkdrager voor zowel hout op hout als hout op beton.
Uiteindelijk toch nog vragen? Contacteer ons dan zeker!
De juiste afmeting van je balkdrager bepalen
Balkdragers zijn verkrijgbaar in verschillende afmetingen, maar welke afmeting van balkdrager is nu het best geschikt voor jouw constructie?
Voor de breedte van de balkdrager (nr. 1 op afbeelding) neem je de breedte van de balk als afmeting.
Voor de lengte van de balkdrager (nr. 2 op afbeelding) kijk je naar de hoogte van de balk. De balkdrager dient namelijk minstens 3/4e deel van de balk te bedekken. (zie afbeelding)
Voorbeeld: Bij een Maxi Speedy balkdrager 63x136 met breedte 63mm en lengte 136mm mag de balk dus maar maximaal 180 mm hoog zijn en de balk zelf 63mm breed. Standaard balk die hier gebruikt wordt is een 7/15 ongeschaafd houtbalk.
| Breedte x hoogte | Afmeting houtbalk |
|---|---|
| 63 x 136 mm | 7/15 ongeschaafd |
| 63 x 159 mm | 7/18 ongeschaafd |
| 75 x 183 mm | 8/23 geschaafd |
| 38 x 149 mm | 6/4 15 |
| 38 x 171 mm | 6/4 18 |
| 71 x 185 mm | 8/23 geschaafd |
| 50 x 143 mm | / |
| 100 x 230 mm | 10/30 |
Op onze productpagina’s kan je bij ‘producttoepassing’ ook zien voor welke balkafmetingen de balkdrager geschikt is.
De juiste Maxi Speedy balkdrager voor voldoende draagkracht
Hoe je de juiste afmeting van balkdrager bepaalt legden we jou hierboven al uit. Maar hoeveel draagkracht hebben deze balkdragers? We leggen het voor je uit!
Hout met balkdrager bevestigen op houten ondergrond
De draagkracht van de balkdrager wordt zowel bepaald door de ondergrond (hout, beton,...) waarop de balkdrager wordt bevestigt als de afmetingen van de balkdrager zelf.
In onderstaande tabel kan je de draagkracht zien per balkdrager wanneer deze volledig vernagelt wordt met BAT-nagels op hout.
De waardes worden uitgedrukt in kilonewton (kN) waarbij 1 kN ± gelijk is aan 100kg.
| Breedte x hoogte | Draagkracht |
|---|---|
| 63 x 136 mm | 6,86 kN |
| 63 x 159 mm | 8,96 kN |
| 75 x 183 mm | 15,89 kN |
| 38 x 149 mm | 4,87 kN |
| 38 x 171 mm | 6,26 kN |
| 71 x 185 mm | 15,89 kN |
| 50 x 143 mm | 5,66 kN |
| 100 x 230 mm | 20,31 kN |

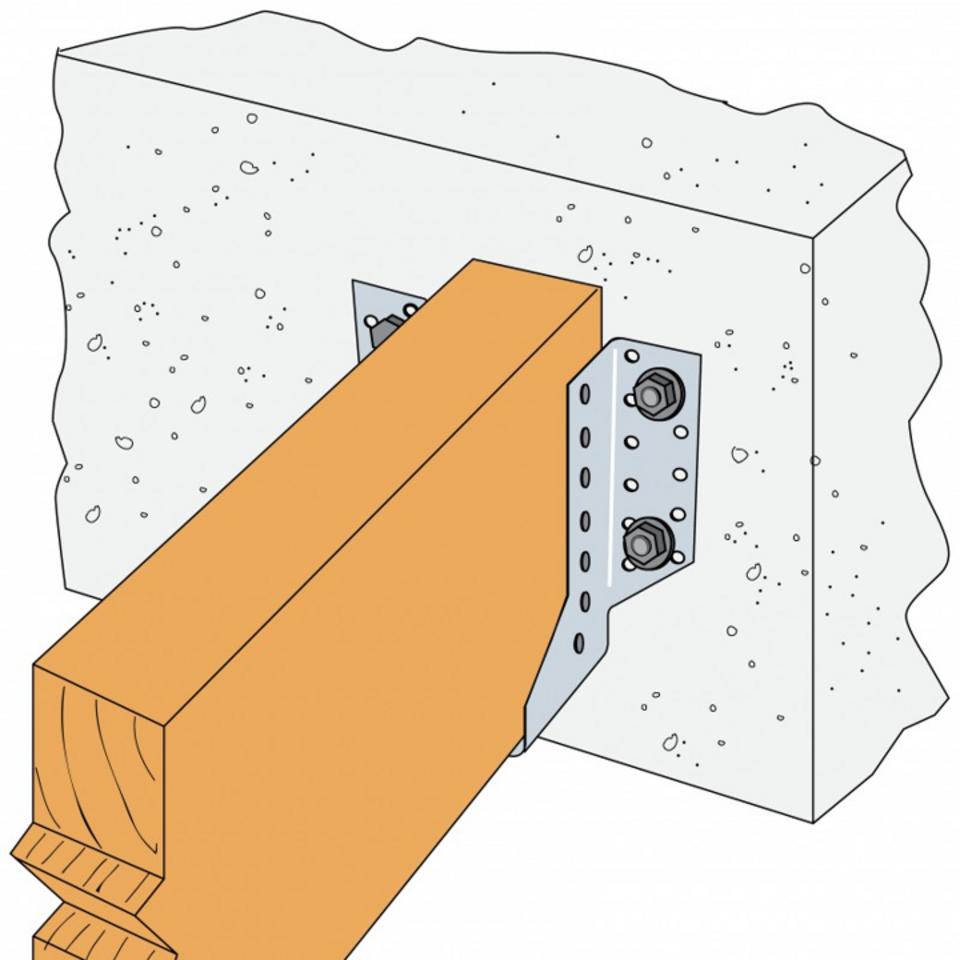

Hout met balkdrager bevestigen op betonnen ondergrond
In onderstaande tabel kan je de draagkracht zien per balkdrager wanneer deze volledig mechanisch verankerd wordt met M10 of M12 ankers op beton.
De waardes worden uitgedrukt in kilonewton (kN) waarbij 1 kN ± gelijk is aan 100kg.
| Breedte x hoogte | Draagkracht gedragen balk | Type ankers | Draadkracht drager beton |
|---|---|---|---|
| 63 x 136 mm | 6,86 kN | 12 x 100 mm | 13 kN |
| 63 x 159 mm | 8,96 kN | 12 x 100 mm | 13 kN |
| 75 x 183 mm | 15,89 kN | 12 x 100 mm | 13 kN |
| 38 x 149 mm | 4,87 kN | 12 x 100 mm | 13 kN |
| 38 x 171 mm | 6,26 kN | 12 x 100 mm | 13 kN |
| 71 x 185 mm | 15,89 kN | 12 x 100 mm | 13 kN |
| 50 x 143 mm | 5,66 kN | 12 x 100 mm | 13 kN |
| 100 x 230 mm | 20,31 kN | 12 x 100 mm | 13 kN |
Zelf aan de slag
Op basis van bovenstaande tips kunnen bepalen welke Maxi Speedy balkdrager geschikt is voor jouw constructie?
Tijd om aan de slag te gaan! Ontdek ons assortiment Maxi Speedy balkdragers.
PS. Het is toegestaan om bovenstaande tips in een ander tabblad open te laten staan!
